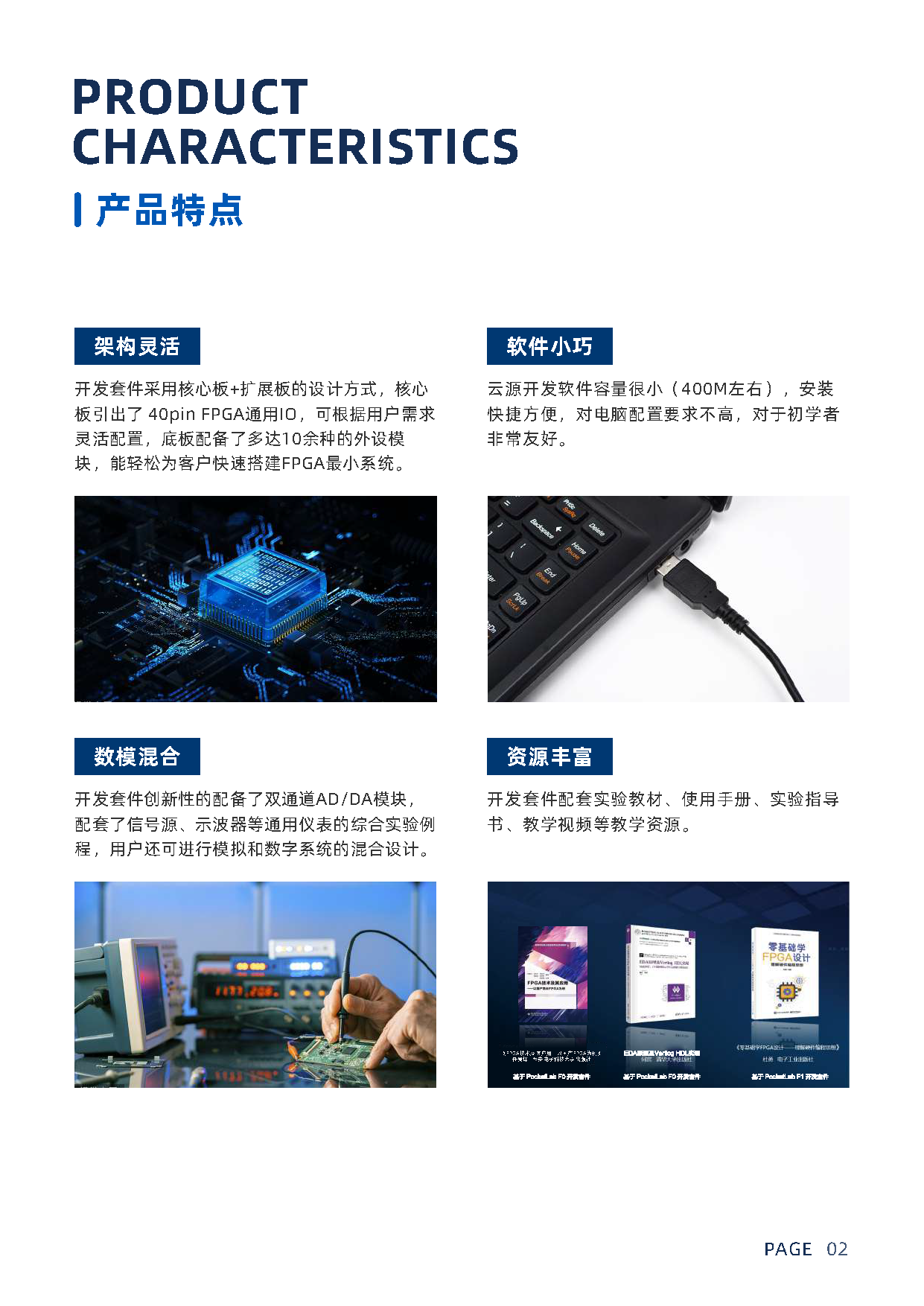

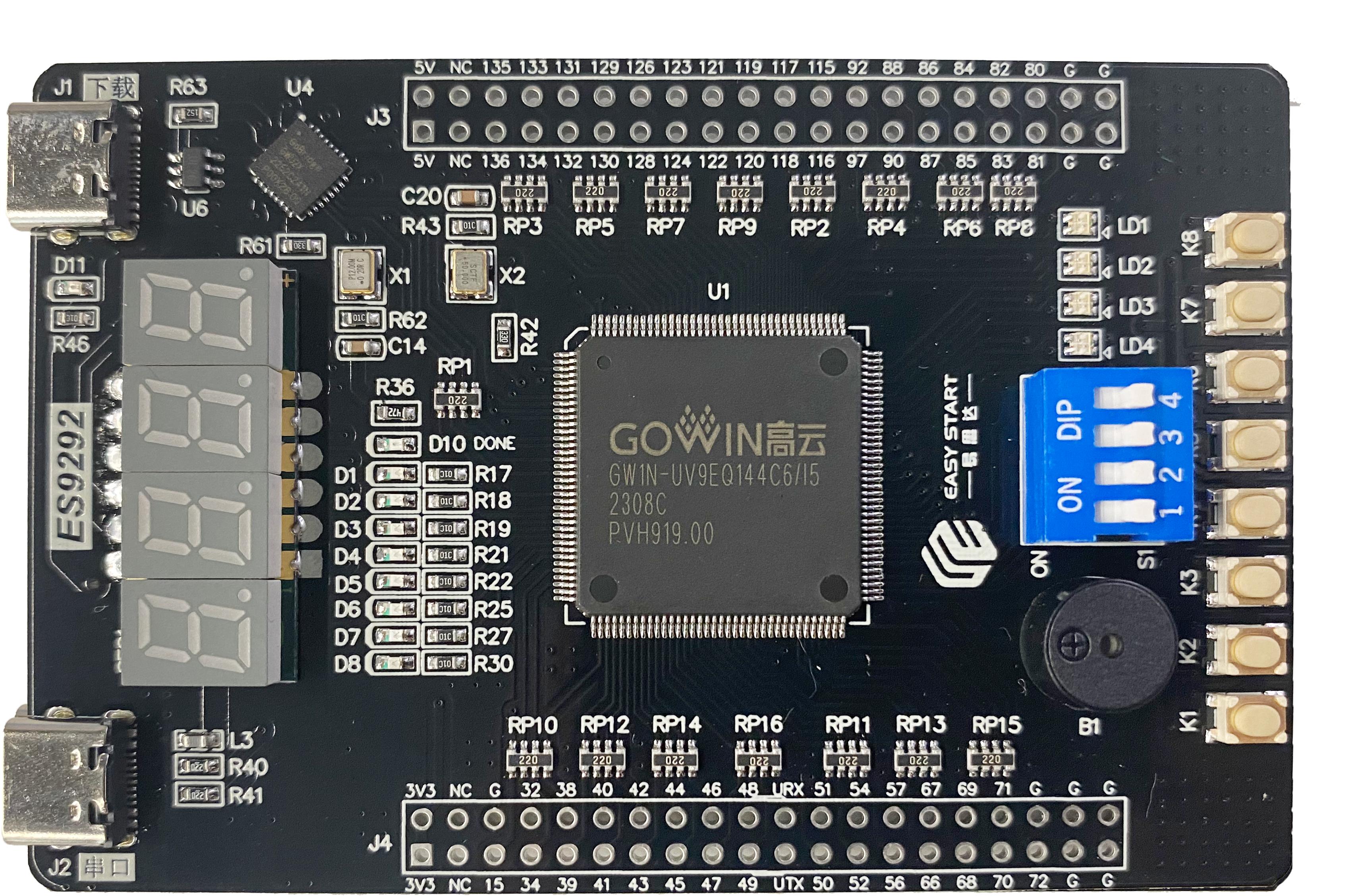

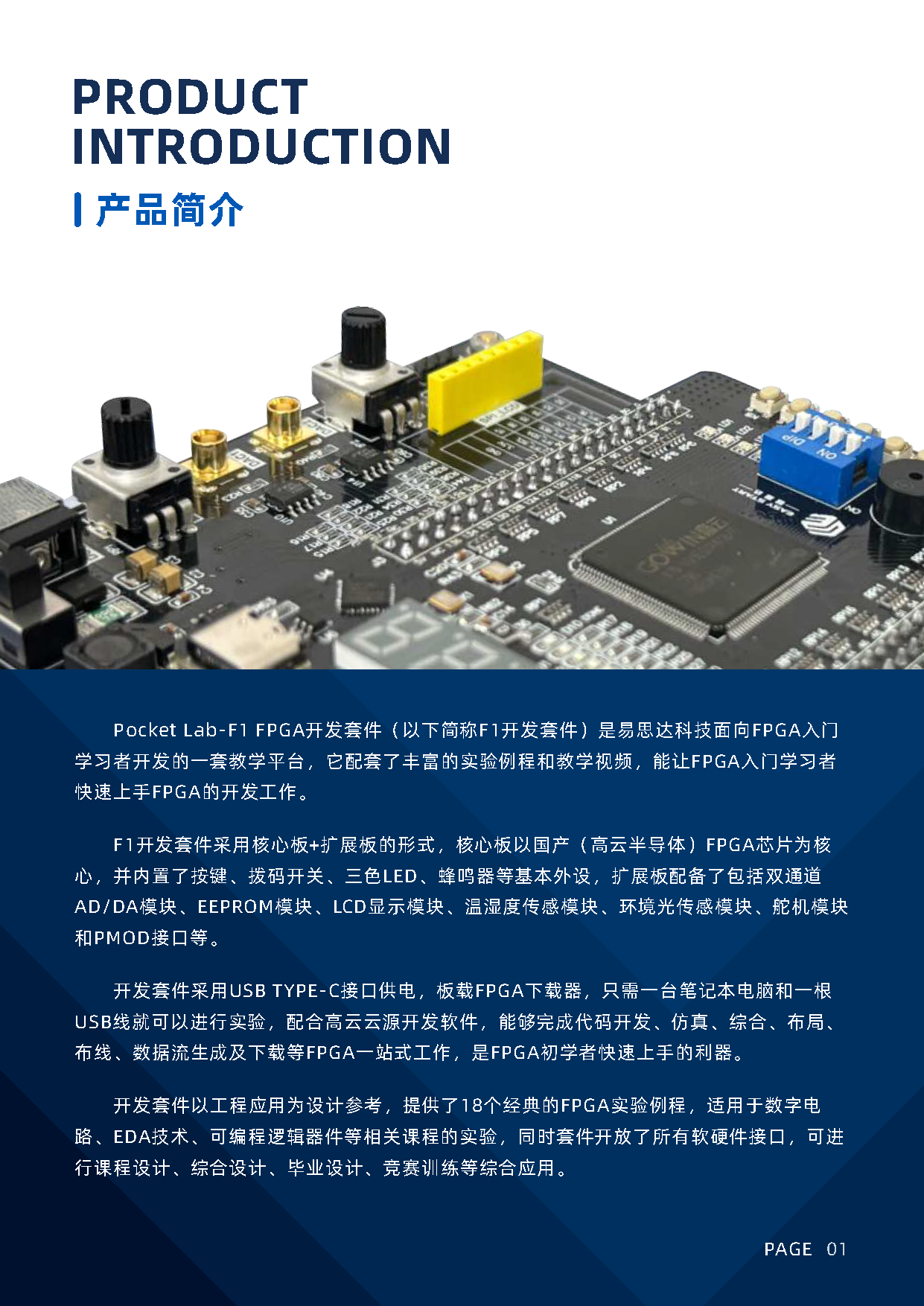

F1 开发套件采用核心板+扩展板的形式,核心板以GW1N-LV9LQ144C6I5为核心,并内置了按键、拨码开关、三色LED、蜂鸣器等基本外设,扩展板配备了包括双通道 AD/DA 模块、EEPROM 模块、LCD 显示模块、温湿度传感模块、环境光传感模块、舵机模块和 PMOD 接口等。

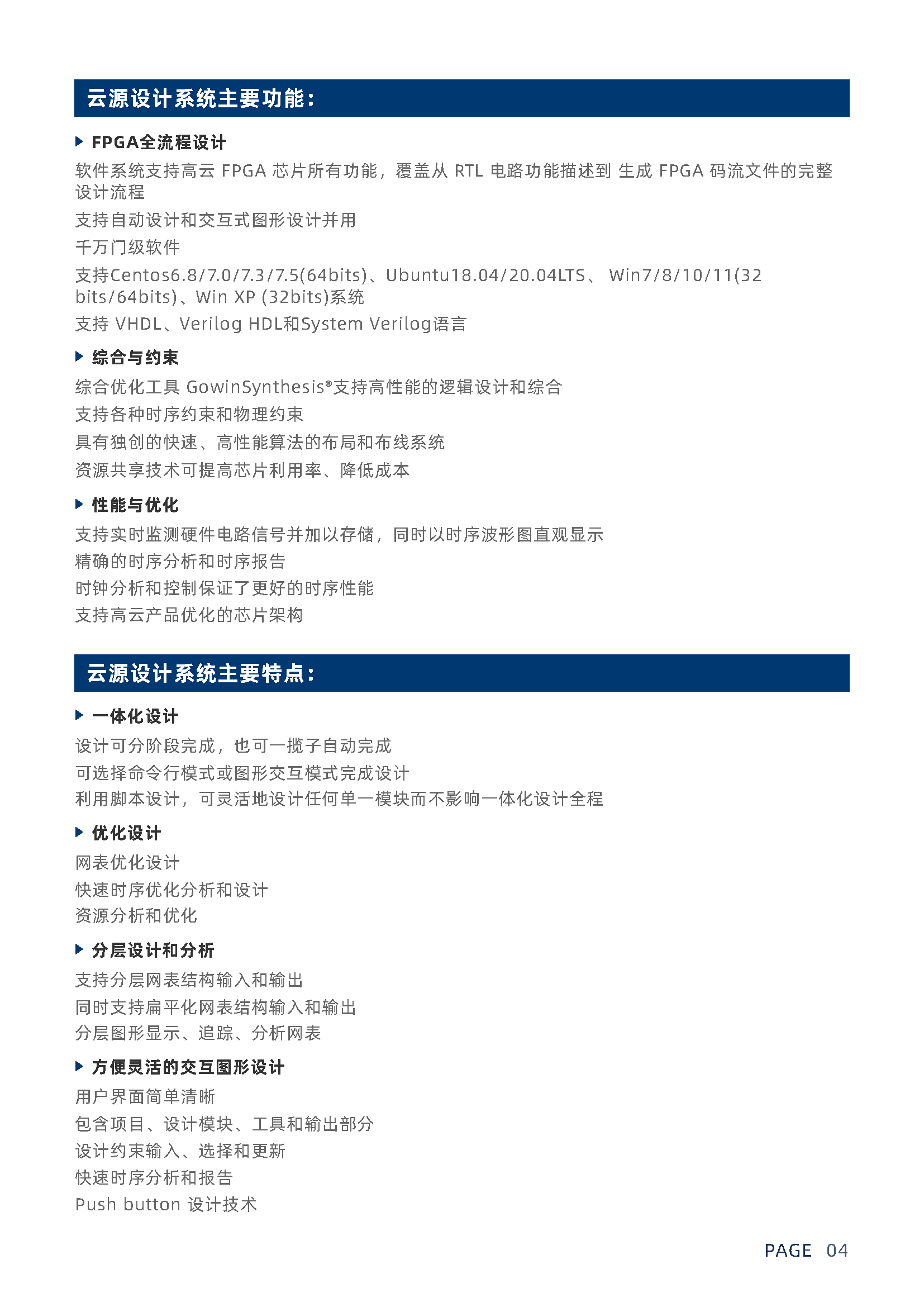

开发套件采用 USB TYPE-C 接口供电,板载 FPGA 下载器,只需一台笔记本电脑和一根 USB 线就可以进行实验,配合高云云源开发软件,能够完成代码开发、仿真、综合、布局.布线、数据流生成及下载等FPGA一站式工作,是FPGA初学者快速上手的利器。

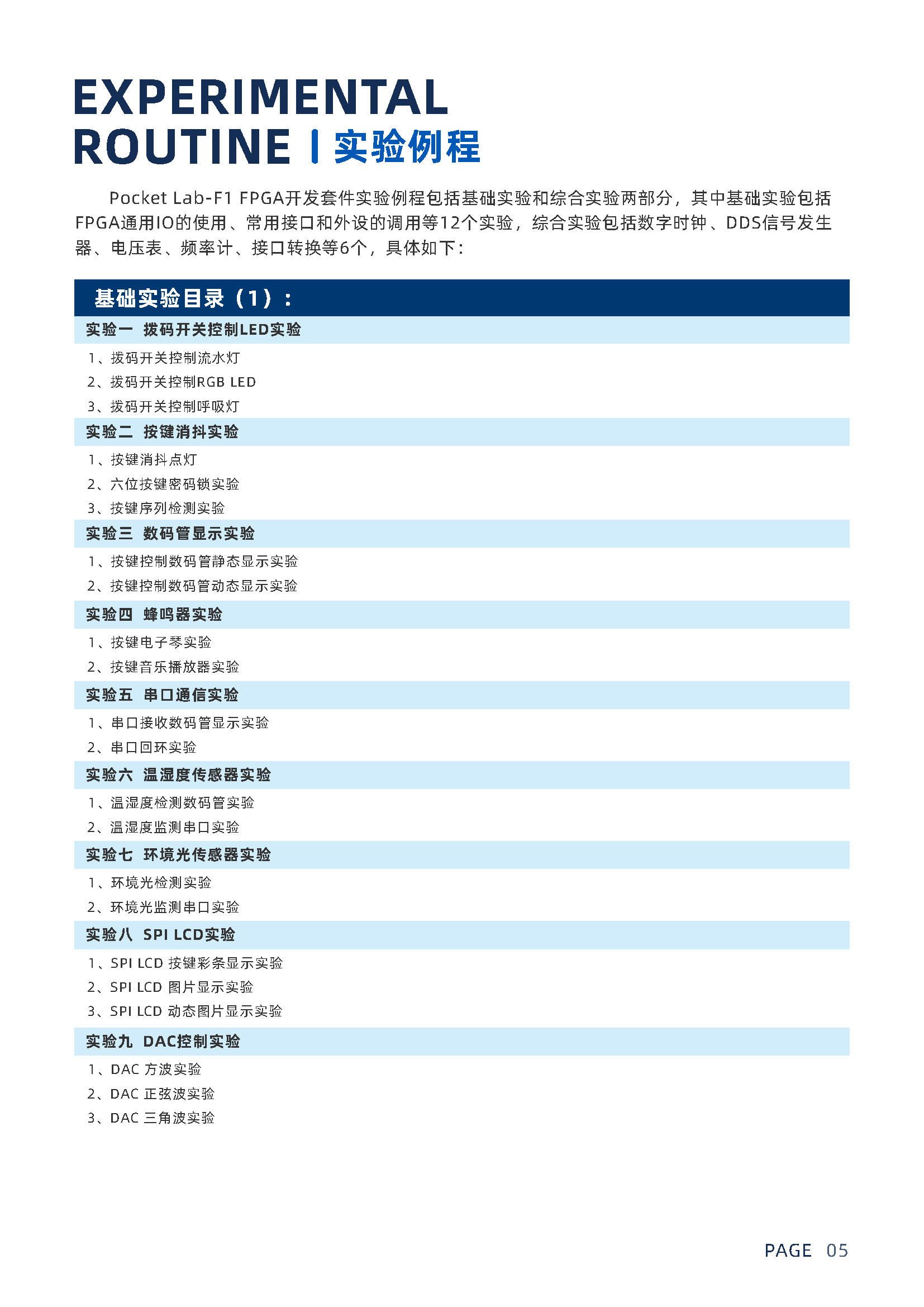

开发套件以工程应用为设计参考,提供了18个经典的FPGA实验例程,适用于数字电路、EDA技术、可编程逻辑器件等相关课程的实验,同时套件开放了所有软硬件接口,可进行课程设计、综合设计、毕业设计、竞赛训练等综合应用。
