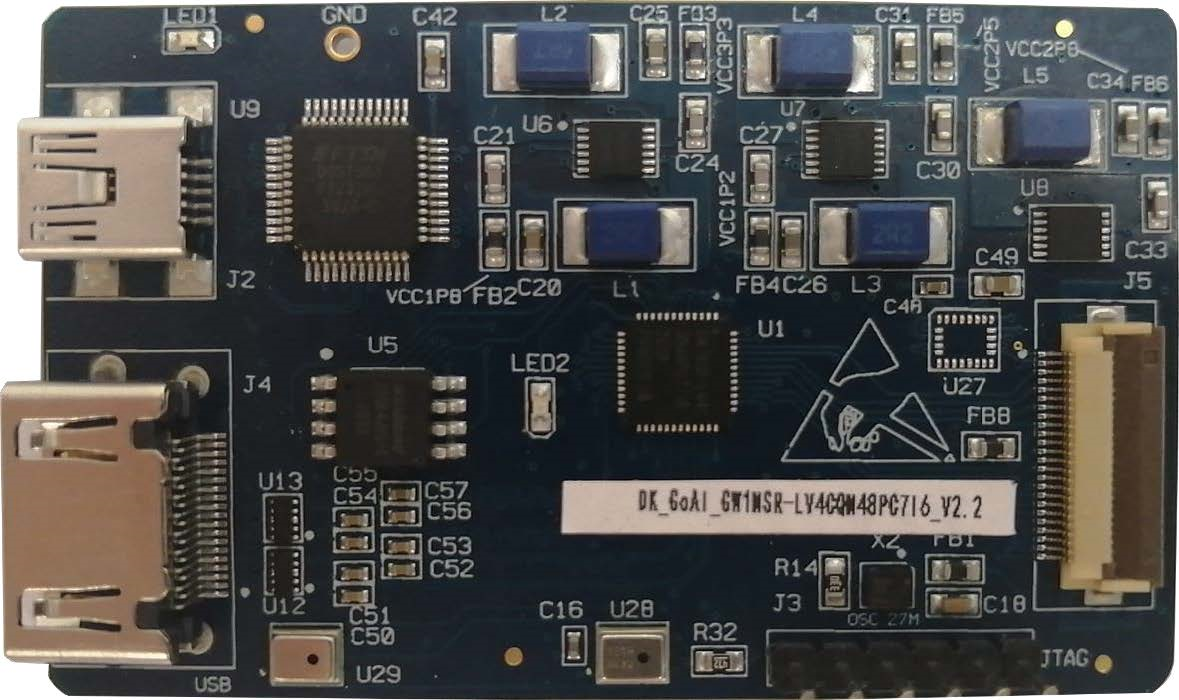

开发板采用高云半导体 GW1NSR-4 SoC FPGA 器件，SoC FPGA 内嵌ARM Cortex-M3 硬核处理器。以 ARM Cortex-M3 硬核处理器为核心，具备了实现系统功能所需要的最小内存；内嵌的 FPGA 逻辑模块单元方便灵活，可实现多种外设控制功能，能提供出色的计算功能和异常系统响应中断，具有高性能、低功耗、使用灵活、瞬时启动、低成本、非易失性、高安全性、方便扩展等特点，可有效降低学习成本，帮助用户快速进入可编程逻辑器件的设计开发领域。
开发板上设计了HDMI 接口和camera 的FPC 接口，同时还有按键、LED等资源，可供开发人员或爱好者学习使用。
特性
1.FPGA
● 采用 QN48P 封装
● 多达 38 个用户 I/O
● 内嵌 Flash，掉电不易丢失
● 丰富的 LUT4 资源
● 多种模式、容量丰富的 B-SRAM
2.FPGA 配置模式
● JTAG
● AUTO BOOT
3.供电方式
● 外部 USB 5V 供电
4.时钟资源
● 27MHz 时钟晶振
5.LED
● 1 个电源指示灯（绿）
● 1 个 LED（绿）
6.存储
● 256Kbits 内嵌 Flash
● 64Mbits 外部 SPI FLASH
7.HDMI（TX）接口
● 4 对 HDMI 输出，一对时钟，三对数据
8.Camera
● 采用 24pin，0.5mm 间距的 FPC 连接器
9.Mic
● 2 个 Mic
10. 2 个 Accelerometer
● 1 个 Accelerometer
11.DC-DC 电源
● 提供 3.3V、2.8V、2.5V、1.8V、1.2V 电源
