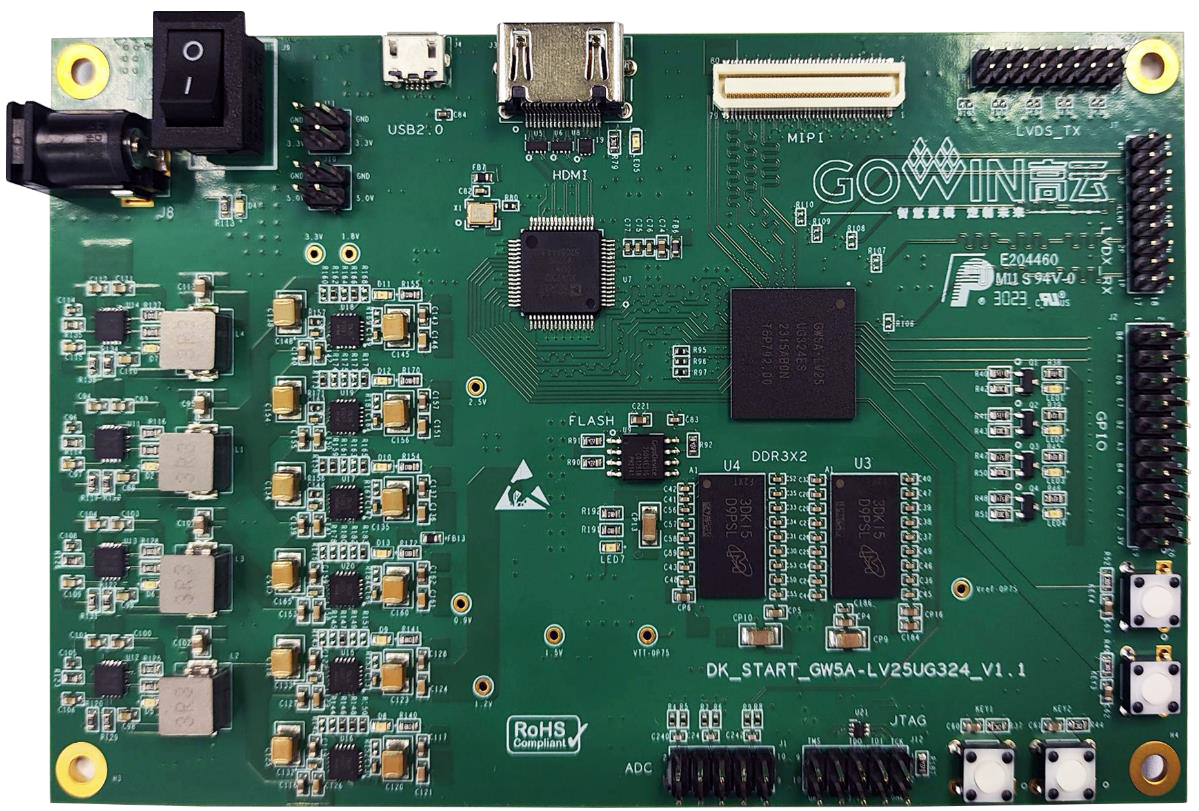

DK_START_GW5A-LV25UG324_V1.1 开发板适用于 DDR3 的高速数据存储，MIPI、LVDS 等高速通信，ADC 模数转换，HDMI_TX 通信，硬件可靠性验证及软件学习调试等多种应用需求。
主要特征：
●　FPGA 器件
-　主芯片采用 GW5A-LV25UG324，为高云 Arora V FPGA，是高云半导体晨熙家族第五代产品
-　最多用户 I/O 240 个；
●　下载与启动
-　通过高云下载器连接板上 JTAG 接口下载程序
-　外部 FLASH 启动
-　加载完成后，DONE 灯亮
●　供电方式
-　外部 DC 12V 2A 供电
-　上电后，POWER 灯亮
-　开发板产生 0.9V、1.2V、1.5V、1.8V、2.5V、3.3V，5.0V 电压
●　系统时钟
-　50MHz 时钟
●　存储器件
-　2Gbit DDR3 SDRAM
-　64Mbit Quad SPI Flash Memory
●　LVDS 接口
-　LVDS_TX（4 lane + 1 clk）
-　LVDS_RX（4 lane + 1 clk）
●　MIPI 接口
-　MIPI_RX/TX 硬核（4 lane + 1 clk）
-　MIPI_RX 软核（4 lane + 1 clk）
-　MIPI_TX 软核（4 lane + 1 clk）
-　4*GPIO
-　5.0V 电源供电
-　3.3V 电源供电
-　采用 80 触点,0.5mm 间距连接器
●　ADC
-　接口采用 2*5pin 插针
-　3*ADC 差分输入设计了抗混叠滤波器
●　调试模块
-　4 个按键
-　4 个 LED
●　HDMI_TX 接口
-　接口 HDMI 发送芯片 ADV7513BSWZ
●　GPIO 接口
-　18 个 1.5V 供电的 GPIO
