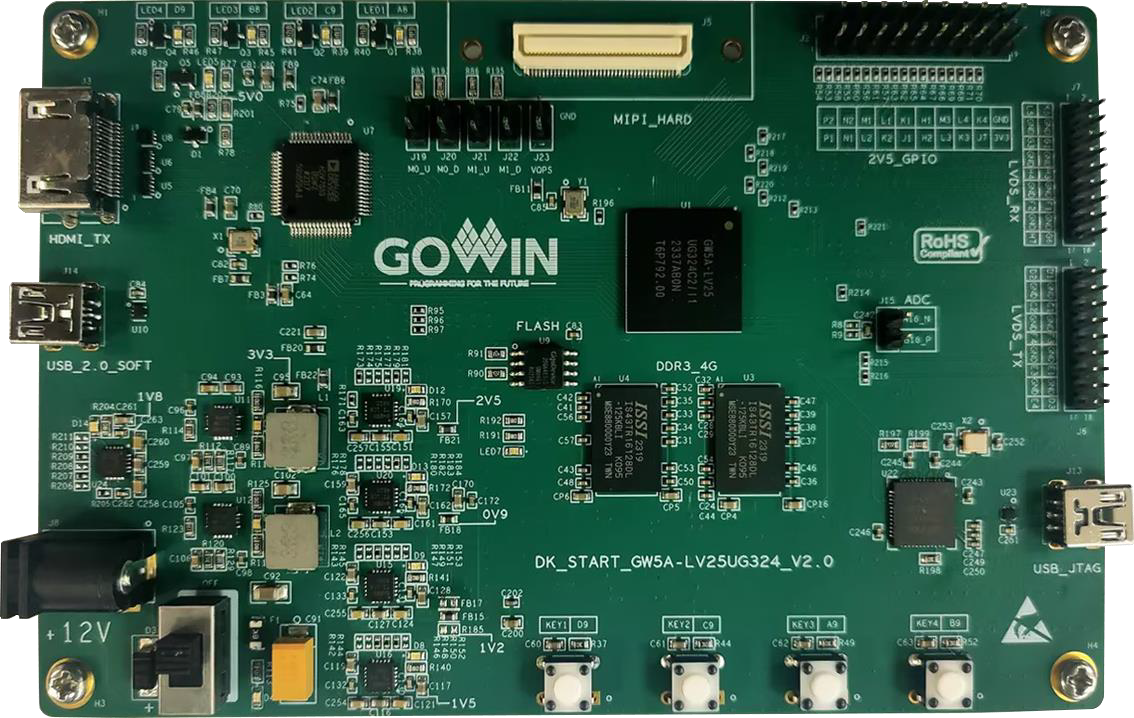

DK_START_GW5A-LV25UG324_V2.0 开发板适用于 DDR3 的高速数据存储，MIPI、LVDS 等高速通信，ADC 模数转换，HDMI_TX 通信， USB2.0 通信，硬件可靠性验证及软件学习调试等多种应用需求。
主要特征：
●　FPGA 器件
-　主芯片采用 GW5A-LV25UG324，为高云 Arora V FPGA，是高云半导体晨熙家族第五代产品
-　最多用户 I/O 239 个；
●　下载与启动
-　通过高云下载器连接板上 JTAG 接口下载程序
-　外部 SPI FLASH 启动
-　加载完成后，DONE 灯亮
●　供电方式
-　外部 DC 12V/2A 供电
-　上电后，POWER 灯亮
-　开发板产生 0.9V、1.2V、1.5V、1.8V、2.1V、2.5V、3.3V，5.0V 电压
●　系统时钟
-　50MHz 时钟
●　存储器件
-　4Gbit DDR3 SDRAM
-　64Mbit Quad SPI Flash Memory
●　LVDS 接口
-　LVDS_TX 接口，单通道，包括 4data+1clk
-　LVDS_RX 接口，单通道，包括 4data+1clk
●　MIPI 接口
-　MIPI_RX/TX 硬核，单通道，包括 4data+1clk
-　4*GPIO
-　3.3V 电源供电
-　采用 80 触点,0.5mm 间距连接器
●　ADC
-　1 路 ADC 接口
-　接口采用 1*2pin 插针
-　ADC 差分输入设计了抗混叠滤波器
●　按键&LED
-　4 个按键
-　4 个 LED
●　HDMI 接口
-　1 路 HDMI-TX 接口
●　USB2.0 接口
-　Mini USB-B 接口，带静电防护
●　GPIO 接口
-　18 个 2.5V 供电的 GPIO
