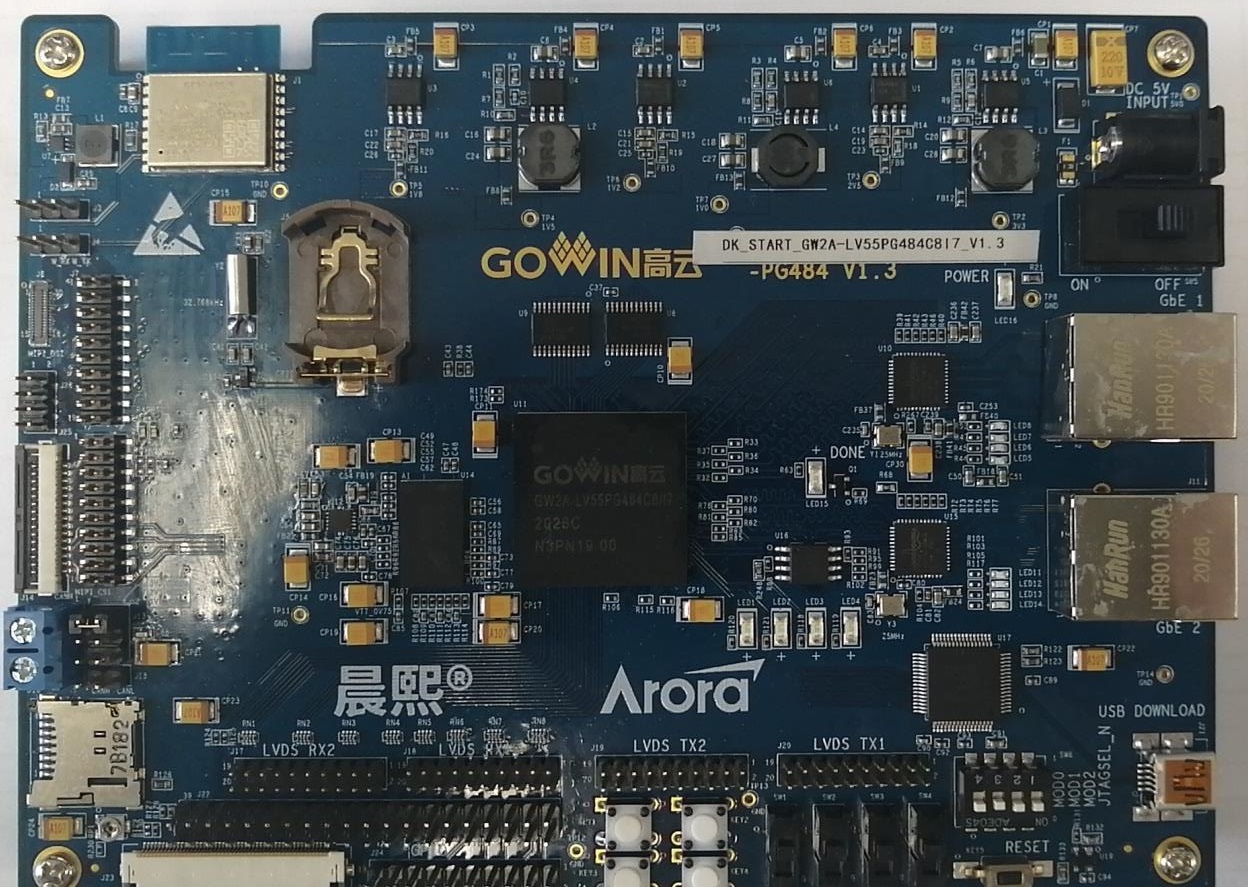

DK_START_GW2A-LV55PG484C8I7_V1.3 开发板适用于基于 DDR3的高速数据存储、基于 MIPI、LVDS、千兆以太网等高速通信测试、55K 系列 FPGA 功能评估、硬件可靠性验证及软件学习调试等多种应用需求。

开发板采用高云 GW2A- LV55PG484 的 FPGA 器件，该器件为高云半导体晨熙®家族第一代产品。内部资源丰富，具有高性能的 DSP 资源，高速LVDS 接口以及丰富的 BSRAM 存储器资源，这些内嵌的资源搭配精简的FPGA 架构以及 55nm 工艺使 GW2A 系列 FPGA 产品适用于高速低成本的应用场合。

开发板搭载了一颗 DDR3 芯片，存储空间为 2Gbit，16 位数据总线宽度；集成了两个千兆以太网接口，支持 10M、100M、1000M 以太网通讯；设计了丰富的外部接口， 包括 LVDS 接口、SD 卡座、CAN 总线接口、MIPI CSI、 MIPI DSI、AD/DA 接口及 GPIO 接口；同时设计了 RTC 模块，可为 MCU IP提供实时时钟；外接 FLASH 芯片用于存储 FPGA 的配置程序；滑动开关、按键、LED 方便用户调试使用。
