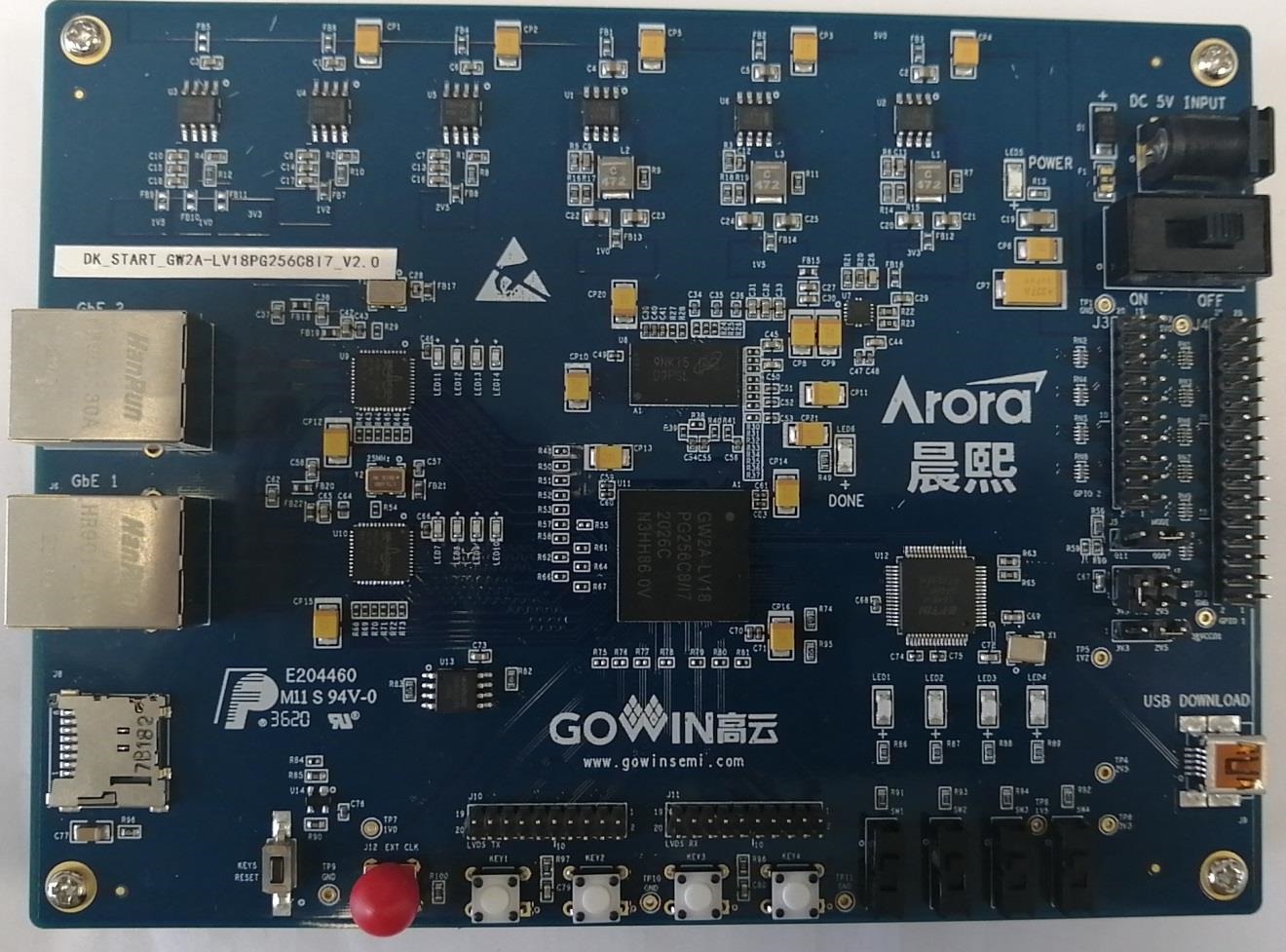

DK_START_GW2A-LV18PG256C8I7_V2.0
描述

DK-START-GW2A18


DK_START_GW2A-LV18PG256C8I7_V2.0 开发板适用于高速数据存储、高速通信测试、FPGA 功能评估、硬件可靠性验证及软件学习调试等多种应用需求。

开发板采用高云 GW2A-LV18PG256 FPGA 器件,该器件为高云半导体晨熙®家族第一代产品。内部资源丰富,具有高性能的 DSP 资源,高速 LVDS接口以及丰富的 BSRAM 存储器资源,这些内嵌的资源搭配精简的 FPGA 架构以及55nm工艺使GW2A系列FPGA产品适用于高速低成本的应用场合。

开发板搭载了一颗 DDR3 芯片,存储空间为 2Gbit,16 位数据总线宽度最高数据速率为 1600MT/s;集成了两个千兆以太网接口,支持 10M、100M、 1000M 以太网通讯;设计了丰富的外部接口, 包括 LVDS 接口、SD 卡座及GPIO 接口;同时外接 FLASH 芯片、滑动开关、按键开关、外部时钟等资源。



文档
分类检索
标题
文档ID
版本
发布日期
文件格式
最新
    20241025
    2024 / 10 / 25
    ZIP
    20241025
    2024 / 10 / 25
    7Z
    20241025
    2024 / 10 / 25
    ZIP
    20241025
    2024 / 10 / 25
    ZIP
